Prensa Manual Fitting 16-20

FICHA TÉCNICA

DESCRIPCIÓN:

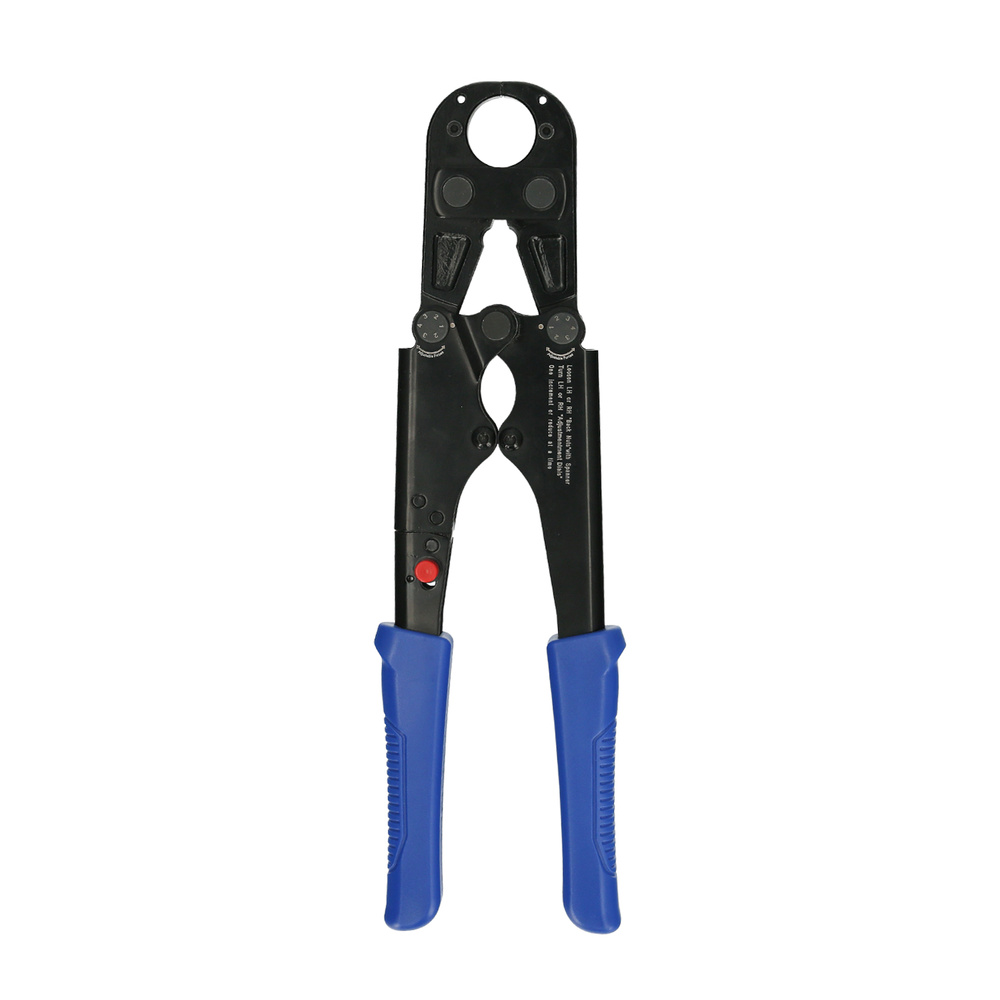

PRENSA MANUAL FITTING 16-20
- Crimpadora manual para conexiones de tuberías multicapa y PER, diseñada para el prensado de racores mediante perfil TH, facilitando uniones seguras en instalaciones de fontanería.
- Sistema de trinquete con mecanismo antirretorno que ayuda a realizar el engaste de forma controlada, asegurando una presión uniforme en cada conexión.

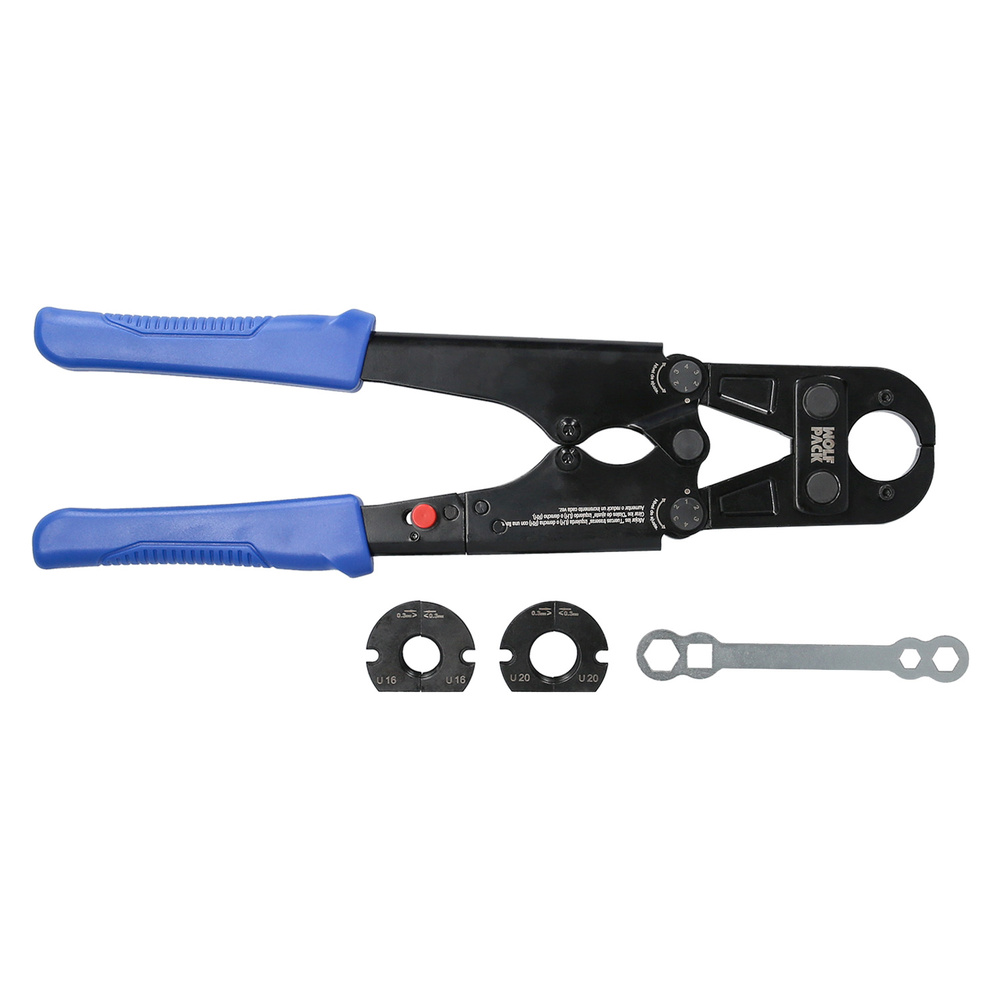

- Incluye juego de mordazas intercambiables para diámetros 16 y 20 mm, permitiendo adaptarse a diferentes medidas de trabajo con un solo equipo.
- Cambio rápido de insertos, pensado para facilitar el trabajo en obra o instalación, reduciendo tiempos de ajuste entre distintos diámetros.

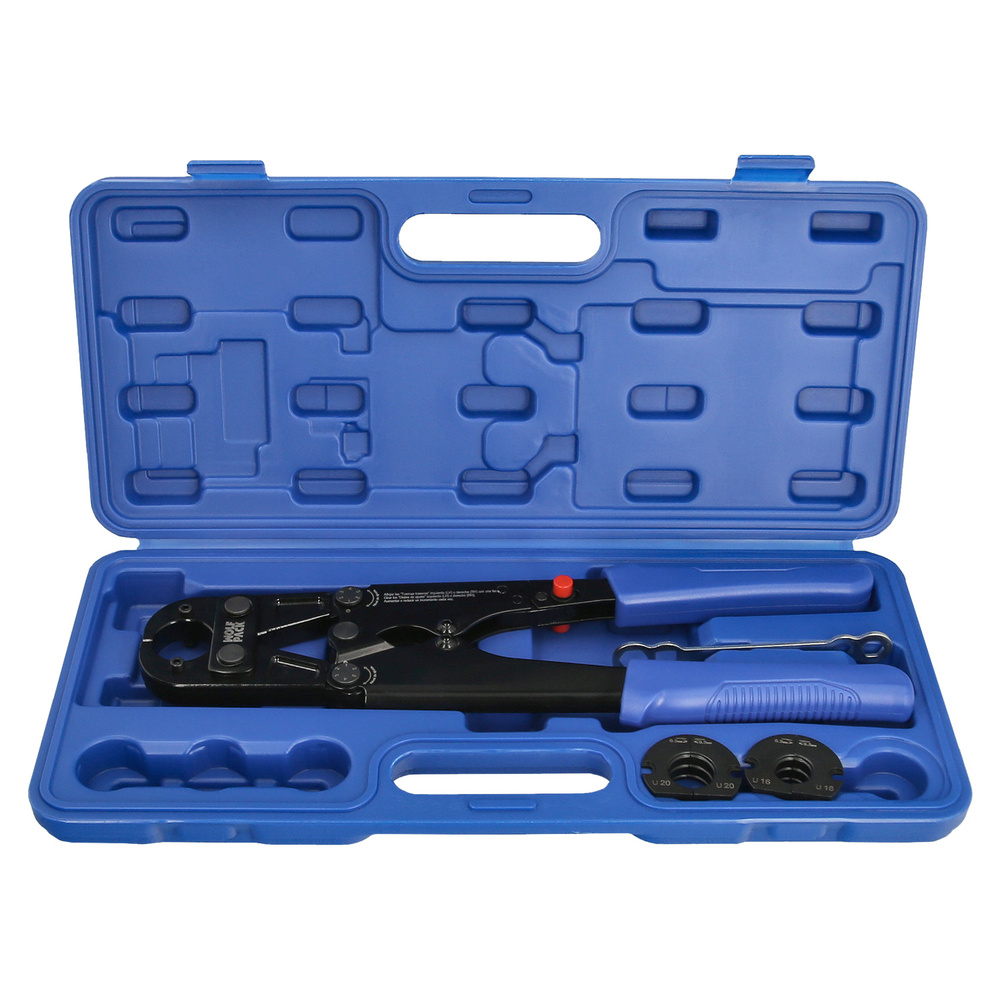

- Kit completo con pinza de engaste manual, mordazas y maletín de transporte, también conocido como crimpadora multicapa, prensa para fitting, pinza de prensado PER, herramienta de engaste multicapa o prensa manual de racores.
Indicaciones de uso.
1. Cortar el tubo perpendicularmente a su longitud, utilizando una herramienta que garantice el corte limpio y preciso.
2. Dar forma y preparar el tubo usando un abocardador - biselador. Introducir el accesorio en el tubo. El tubo debe verse a través de los orificios indicadores del casquillo de acero inoxidable.
3. Seleccionar la mordaza correspondiente al diámetro del tubo.

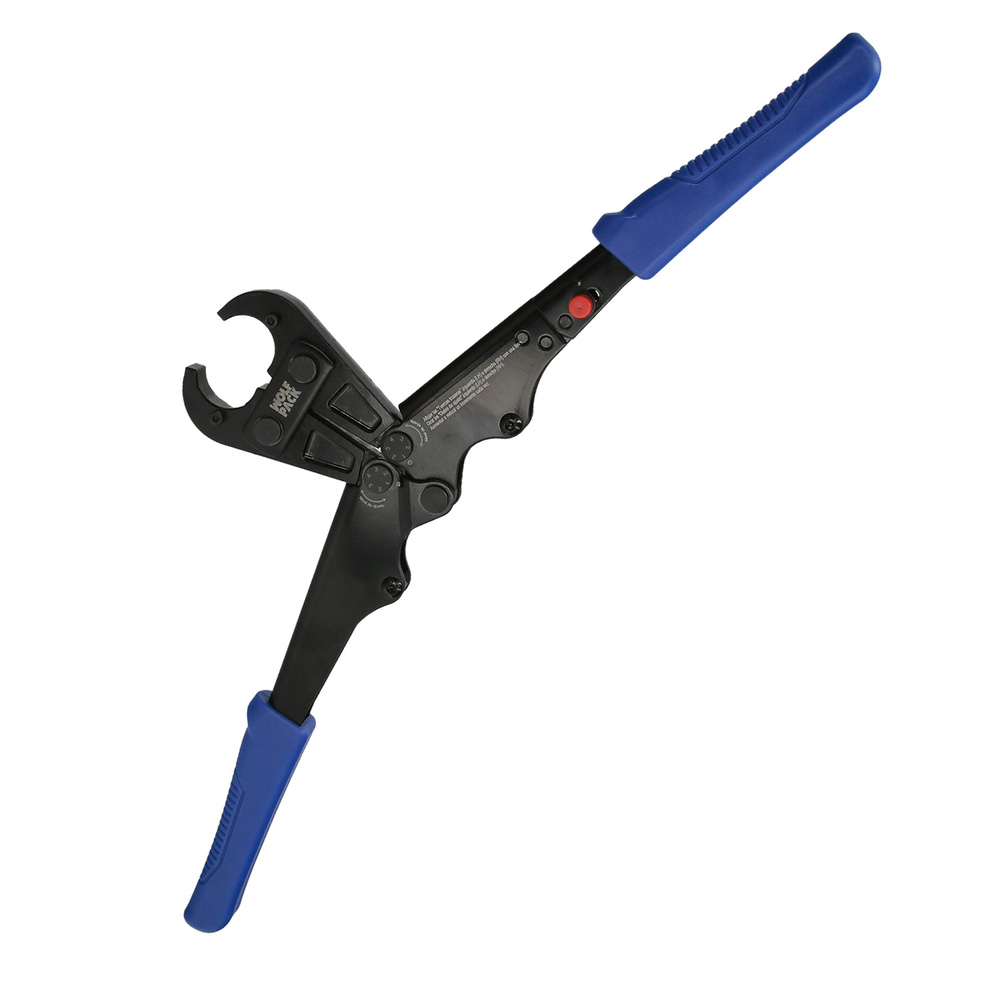

4. Abrir la herramienta completamente y pulsar los botones derecho e izquierdo para colocar la mordaza correspondiente al diámetro de su accesorio en la dirección correcta.

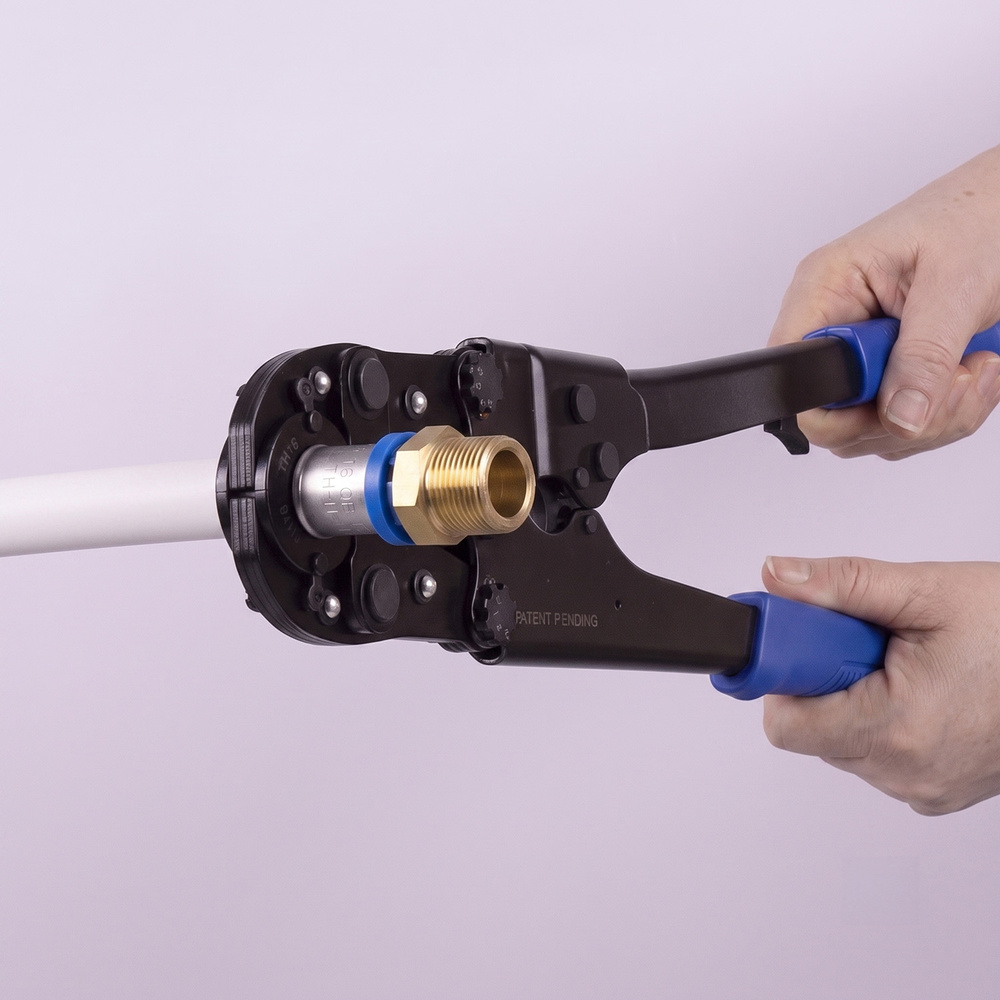

5. Colocar la mordaza sobre el casquillo y presionar hasta que la herramienta se haya cerrado completamente alrededor del casquillo. Las estrías garantizan el prensado completo del racor.
6. Si después del prensado, la separación entre los dos moldes es superior a 0,3 mm, es necesario ajustar la presión con firmeza. Para ello, primero afloje las tuercas (Figura 8), afloje el dial giratorio del tornillo y aumente el punto de alineación en un valor numérico hasta que la separación sea inferior o igual a 0,3mm. Por el contrario, si la presión es demasiado grande con una separación = 0, reduzca el valor numérico correspondiente.
